14种电容的特点、应用与设计经验

时间：7/8/2020 10:27:42 AM　 作者 ：管理员

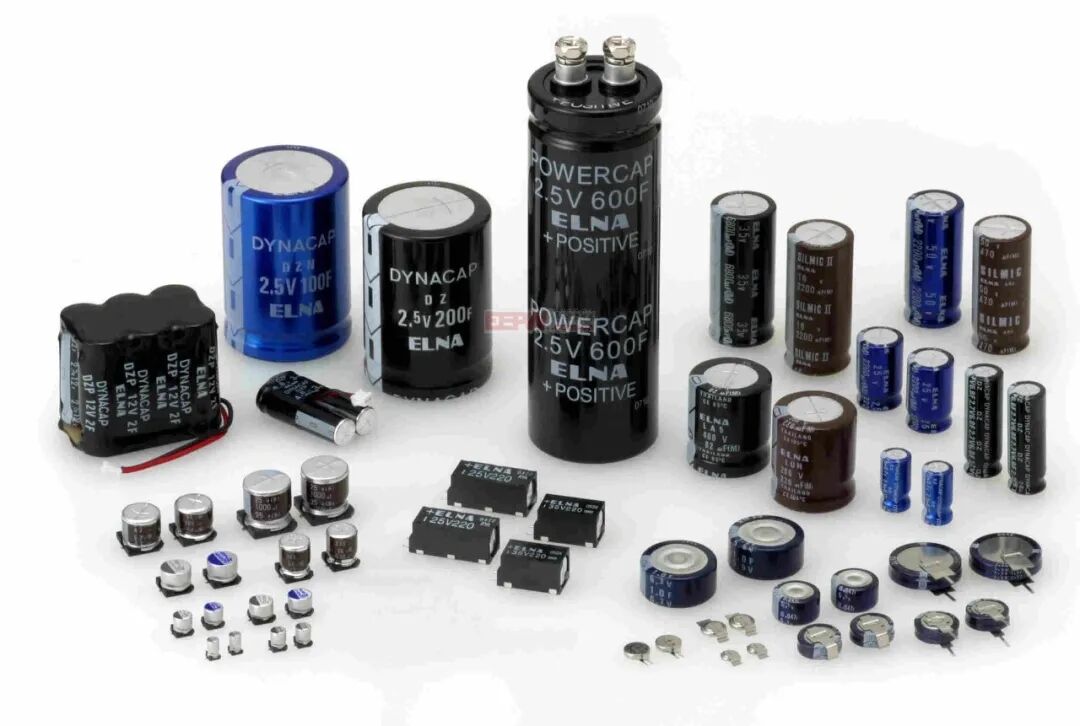

电容在电路中实际要承受的电压不能超过它的耐压值。在滤波电路中，电容的耐压值不要小于交流有效值的 1.42 倍。使用电解电容的时候，还要注意正负极不要接反。不同电路应该选用不同种类的电容。

  • 揩振回路可以选用云母、高频陶瓷电容；

  • 隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容；

  • 滤波可以选用电解电容；

  • 旁路可以选用涤纶、纸介、陶瓷、电解等电容。

电容在装入电路前要检查它有没有短路、断路和漏电等现象，并且核对它的电容值。安装的时候，要使电容的类别、容量、耐压等符号容易看到，以便核实。

  • 名称：聚酯（涤纶）电容（CL）

电容量：40p--4u额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差 应用：对稳定性和损耗要求不高的低频电路

  • 名称：聚苯乙烯电容（CB）

电容量：10p--1u额定电压：100V--30KV主要特点：稳定，低损耗，体积较大 应用：对稳定性和损耗要求较高的电路

  • 名称：聚丙烯电容（CBB）

电容量：1000p--10u额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差 应用：代替大部分聚苯或云母电容，用于要求较高的电路

  • 名称：云母电容（CY）

电容量：10p--0.1u额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小 应用：高频振荡，脉冲等要求较高的电路

  • 名称：高频瓷介电容（CC）

电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好 应用：高频电路

  • 名称：低频瓷介电容（CT）

电容量：10p--4.7u额定电压：50V--100V主要特点：体积小，价廉，损耗大，稳定性差 应用：要求不高的低频电路

  • 名称：玻璃釉电容（CI）

电容量：10p--0.1u额定电压：63--400V主要特点：稳定性较好，损耗小，耐高温（200 度） 应用：脉冲、耦合、旁路等电路

  • 名称：铝电解电容

电容量：0.47--10000u额定电压：6.3--450V主要特点：体积小，容量大，损耗大，漏电大 应用：电源滤波，低频耦合，去耦，旁路等

  • 名称：钽电解电容（CA）铌电解电容（CN）

电容量：0.1--1000u额定电压：6.3--125V主要特点：损耗、漏电小于铝电解电容 应用：在要求高的电路中代替铝电解电容

  • 名称：空气介质可变电容器

可变电容量：100--1500p主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等 应用：电子仪器，广播电视设备等

  • 名称：薄膜介质可变电容器

可变电容量：15--550p主要特点：体积小，重量轻；损耗比空气介质的大 应用：通讯，广播接收机等

  • 名称：薄膜介质微调电容器

可变电容量：1--29p主要特点：损耗较大，体积小 应用：收录机，电子仪器等电路作电路补偿

  • 名称：陶瓷介质微调电容器

可变电容量：0.3u--22p主要特点：损耗较小，体积较小 应用：精密调谐的高频振荡回路

  • 名称：独石电容

电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好等。 应用范围：广泛应用于电子精密仪器。各种小型电子设备作谐振、耦合、滤波、旁路容量范围：0.5PF--1UF
耐压：二倍额定电压。独石又叫多层瓷介电容，分两种类型，1 型性能挺好，但容量小，一般小于 0.2U，另一种叫 II 型，容量大，但性能一般。独石电容最大的缺点是温度系数很高，做振荡器的稳漂让人受不了，我们做的一个 555 振荡器，电容刚好在 7805 旁边，开机后，用示波器看频率，眼看着就慢慢变化，后来换成涤纶电容就好多了。 就温漂而言: 独石为正温糸数+130左右,CBB为负温系数-230,用适当比例并联使用,可使温漂降到很小。 就价格而言: 钽，铌电容最贵；独石、CBB 较便宜；瓷片最低。 但有种高频零温漂黑点瓷片稍贵。云母电容 Q 值较高，也稍贵。 电解电容的设计，一点小经验：

  • 1. 电解电容在滤波电路中根据具体情况取电压值为噪声峰值的 1.2--1.5 倍，并不根据滤波电路的额定值；

  • 2. 电解电容的正下面不得有焊盘和过孔。

  • 3. 电解电容不得和周边的发热元件直接接触。

电路设计 1、铝电解电容分正负极，不得加反向电压和交流电压，对可能出现反向电压的地方应使用无极性电容。 2、对需要快速充放电的地方，不应使用铝电解电容器，应选择特别设计的具有较长寿命的电容器。 3、不应使用过载电压 （1）直流电压玉文博电压叠加后的缝制电压低于额定值。 （2）两个以上电解电容串联的时候要考虑使用平衡电阻器，使得各个电容上的电压在其额定的范围内。 4、设计电路板时，应注意电容齐防爆阀上端不得有任何线路，，并应留出 2mm 以上的空隙。5、电解也主要化学溶剂及电解纸为易燃物，且电解液导电。当电解液与 pc 板接触时，可能腐蚀 pc 板上的线路。，以致生烟或着火。因此在电解电容下面不应有任何线路。 6、设计线路板向背应确认发热元器件不靠近铝电解电容或者电解电容。
