一、行业类别：医疗器械

二、电磁兼容标准：YY0505-2012

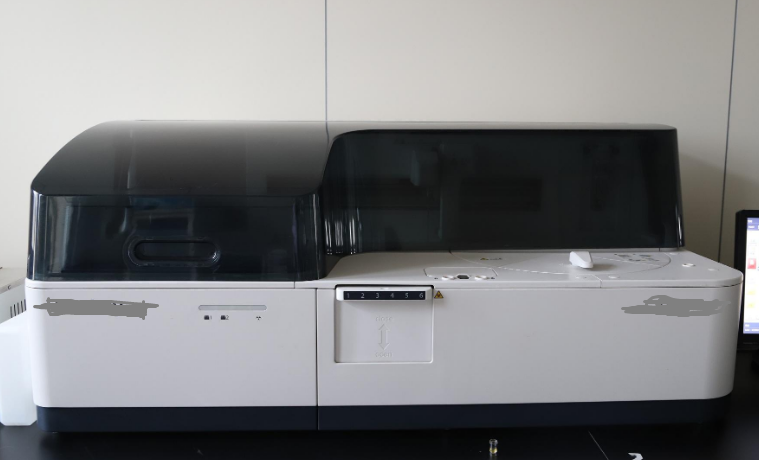

三、产品名称：全自动免疫分析仪

四、EMC电磁兼容问题要点：

全自动免疫分析仪在实施电磁兼容辐射发射，不符合YY0505检测要求。

辐射发射：辐射测试结果30M-100MHz超标，不符合CLASS A限值要求

五、电磁兼容评估与分析

辐射发射：辐射发射测试结果在30MHz~100MHz超标或电磁噪声较高，主要是电机驱动板的A+/Ａ-、B+/Ｂ-电脉冲信号或电机工作时的通电励磁器噪声通过线缆向空间辐射了了复杂的电磁噪声；100MHz-1GHz电磁噪声主要来源于CMC、PMC、光电板、温度板、电机驱动板等相关扁平排线、CAN线、串口线的10MHz、20MHz、80MHz倍频噪声，通过扁平排线形成天线效应向空间发射电磁噪声。

六、EMC电磁兼容整改方案

1、经分析，在所有电机有干扰的线缆上加磁环

2、PMC、CMC、光电板等互连扁平排线；扁平排线不能紧贴PMC、CMC控制板上面走线，尽量拉开两间距离。

3、显示VCC加RC滤波，对GND加去耦电容

4、PMC之间的串口连接线加磁环；PMC与CMC之间（的串口连接线两端加磁环；且从PMC与光电板之间空隙走线。

5、PMC主控板DC24V供电线在70M-100MHz存在较大电磁干扰；分别在电源线两端和中间加磁环

6、PC-主机的网线较长而且无屏蔽，在80MHz存在电磁干扰，建议采用0.5长屏蔽网线或网线两端加磁环

七、电磁兼容整改测试结果对比

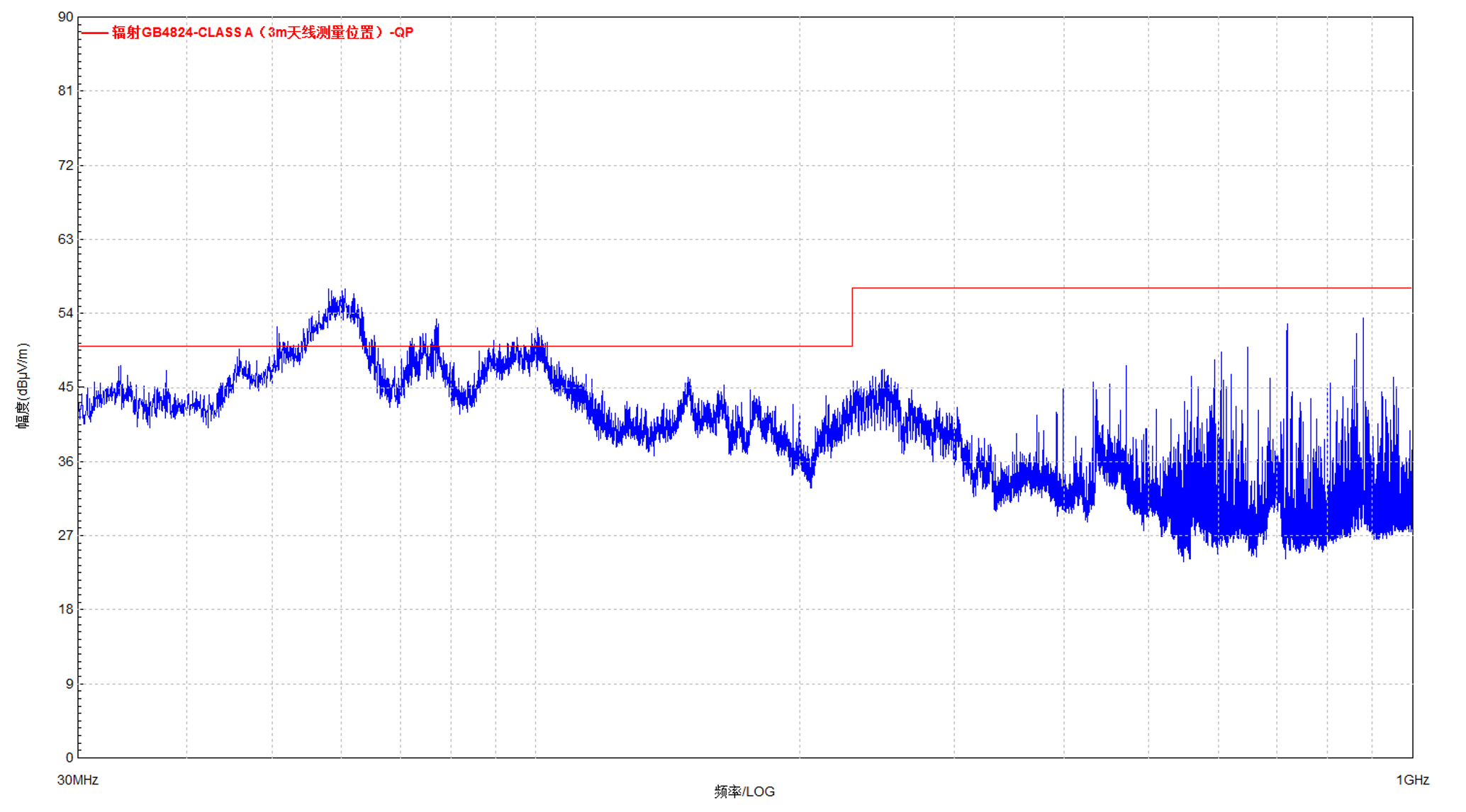

辐射发射整改前

辐射发射整改后
