一、行业类别：医疗器械

二、电磁兼容标准：YY0505-2012

三、产品名称：低频治疗仪

四、EMC电磁兼容问题要点：

低频治疗仪在实施电磁兼容辐射发射，不符合YY0505检测要求。

辐射发射：在197MHz、162MHz、227.5MHz、260MHz、480M等频率点超标严重，不符合CLASS B限值要求

五、电磁兼容评估与分析

辐射发射：经分析，上述超标频率点均为32.2MHz、65MHz倍频，主要是低频板信号线、DC电源转接线、电池线等线缆与主控板相互耦合，形成了共模发射。；

六、EMC电磁兼容整改方案

1、主控板CLK加RC滤波，对GND加去耦电容

2、信号线layout加RC滤波

3、显示VCC加RC滤波，对GND加去耦电容

4、开关线、扬声器线、串口供电线、电池供电线等剪至适用长度；

5、指示灯线、低频下发串口线、DC电源线、电池线等线缆不能从IO主控板上走线或接近。

七、电磁兼容整改测试结果对比

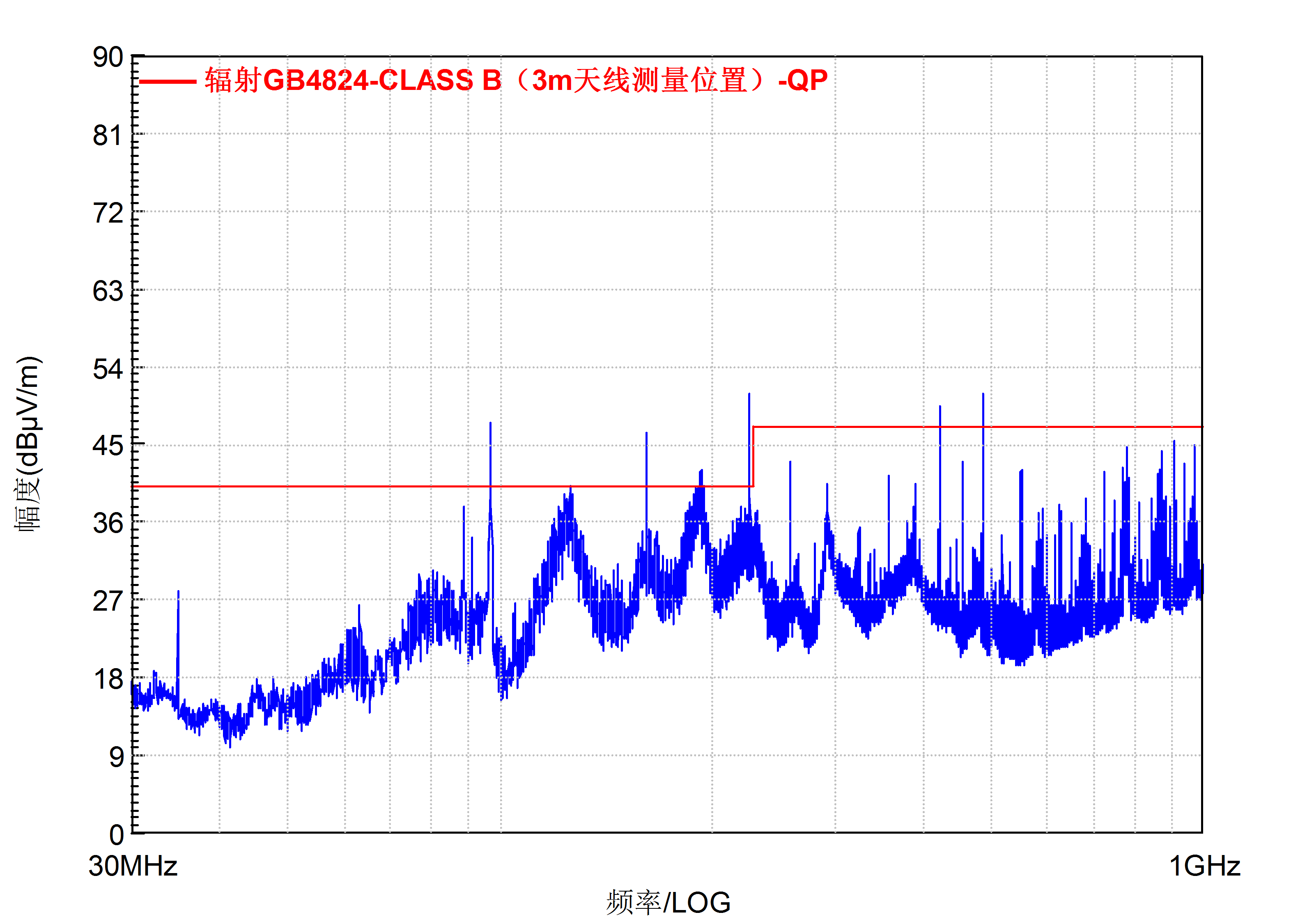

辐射发射整改前

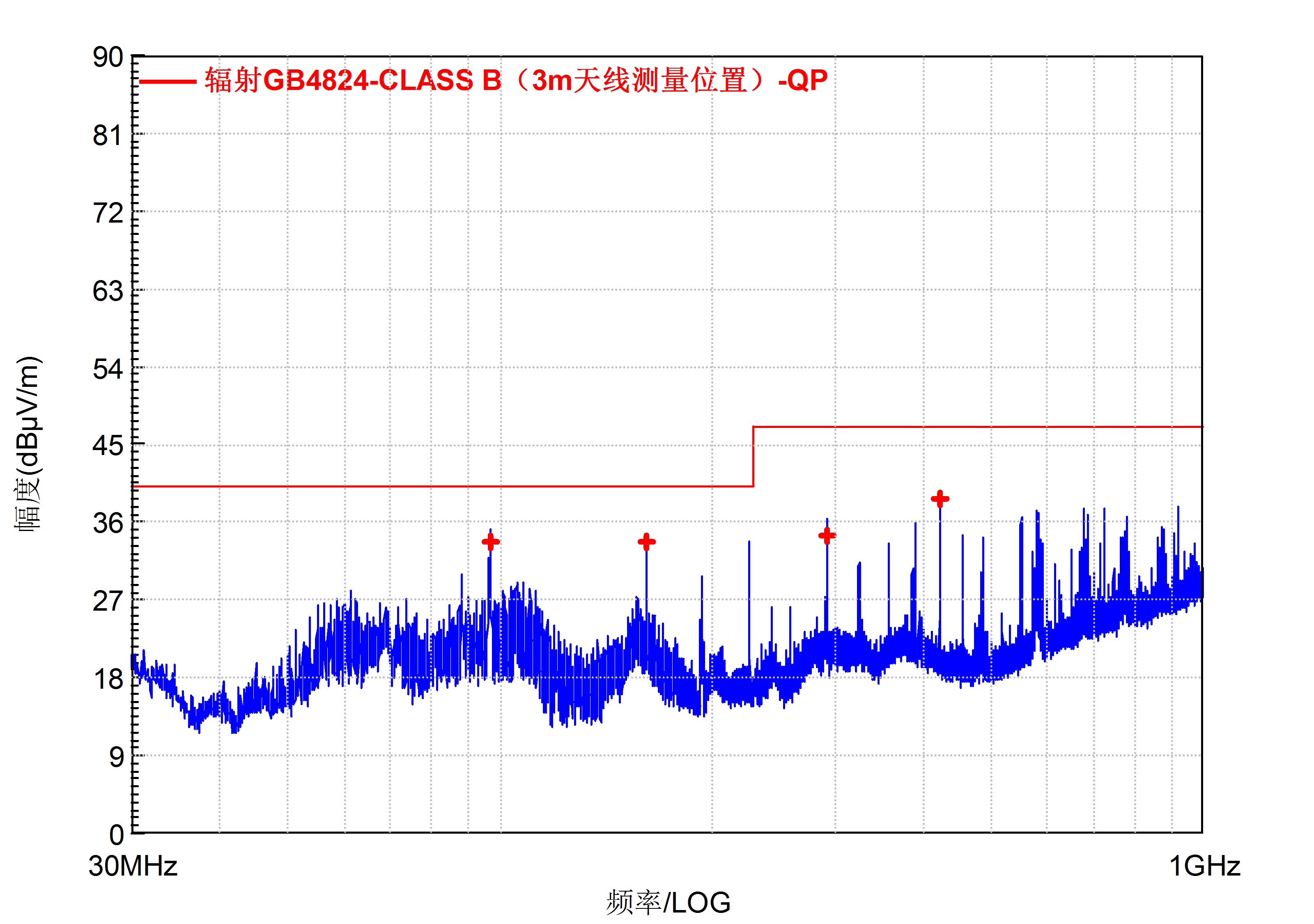

辐射发射整改后
