一、行业类别：医疗器械

二、电磁兼容标准：YY0505-2012

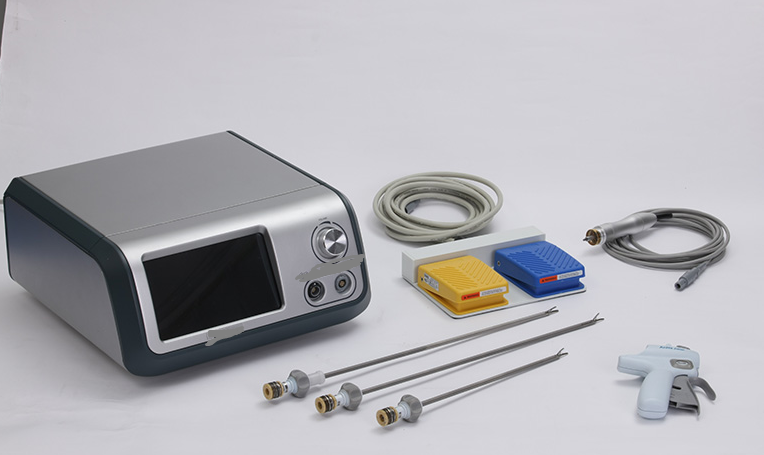

三、产品名称：手术刀系统

四、EMC电磁兼容问题要点：

手术系统在实施电磁兼容辐射发射、脉冲群时，不符合YY0505检测要求。

辐射发射：在120MHz-300MHz超标严重，不符合CLASS A限值要求

脉冲群：对电源口实施2kv脉冲群干扰时，显示屏画面抖动。

五、电磁兼容评估与分析

在对产品实施脉冲群抗扰度测试，显示屏串口线与交流线重合后，脉冲群干扰叠加到显示信号，引起画面抖动。

辐射发射：主要是显示屏主控板在图像交互时，显示信号存在电磁干扰；

六、EMC电磁兼容整改方案

1、将显示信号增加RC滤波电路；

2、对动力电机驱动单元增加滤波电路；

3、为减少触摸屏排线的耦合干扰，拟建议将触摸屏排线用导电布屏蔽处理；

5、对敏感信号的增加共模滤波电路。

七、电磁兼容整改测试结果对比

辐射发射整改前

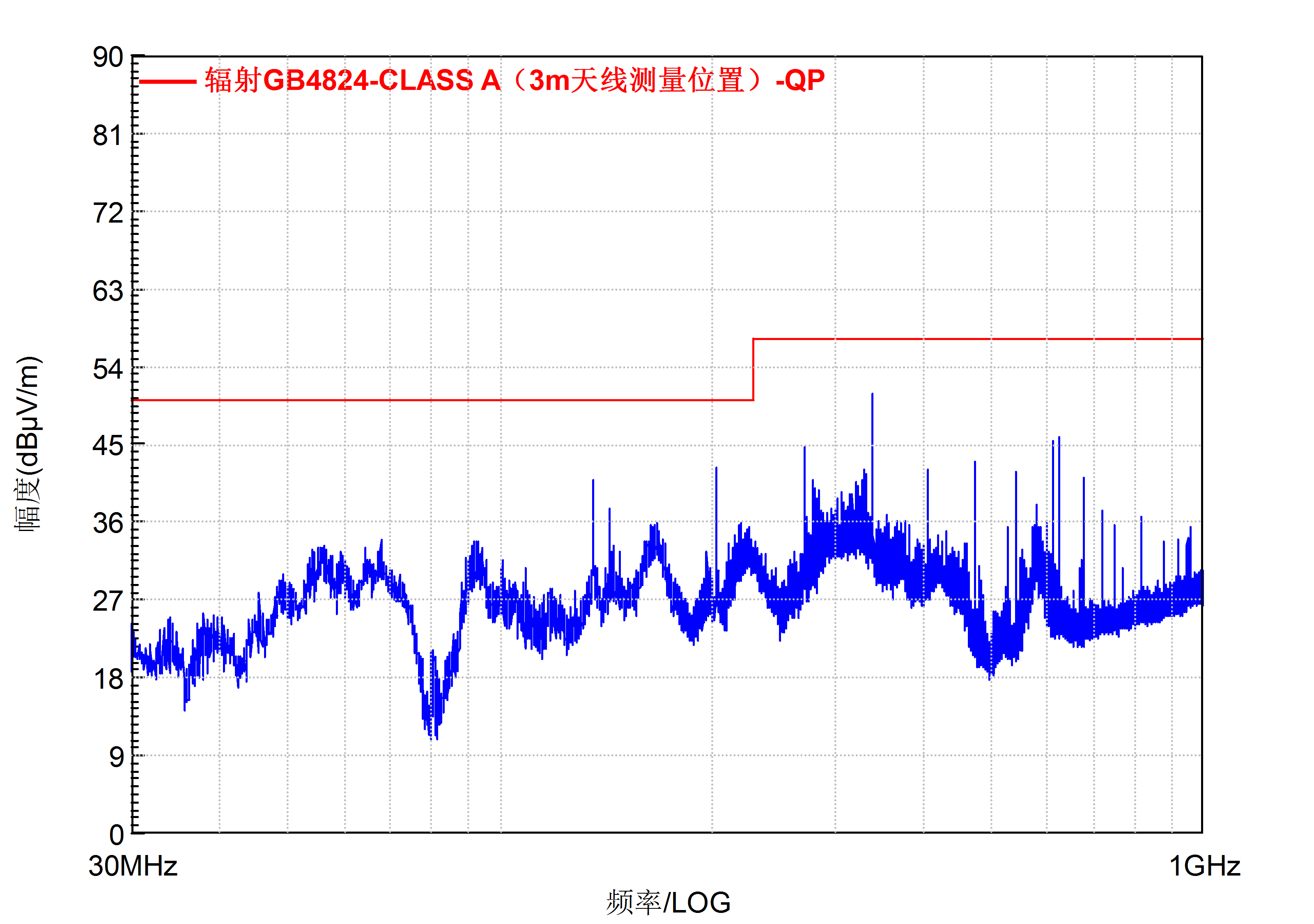

辐射发射整改后
