一、行业类别：医疗器械

二、电磁兼容标准：YY0505-2012

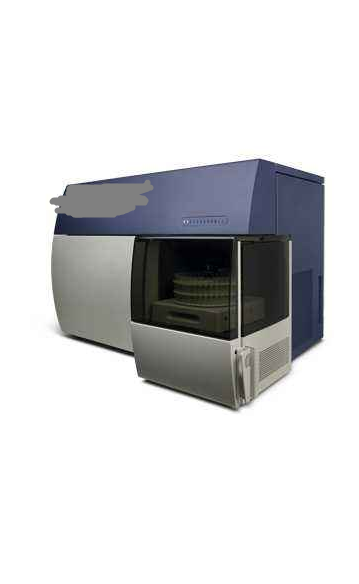

三、产品名称：流式细胞仪

四、EMC电磁兼容问题要点：

流式细胞仪产品在实施电磁兼容项目时，产品在辐射抗扰度、静电放电等两项电磁兼容测试结果不符项YY0505-2012测试要求。

辐射抗扰度：产品在实施3V/m辐射抗扰度时，气压、液压值下降或上降，测试值>3%等异常。

静电放电：产品在实施接触（4kV）或空气（8kV）静电放电时，电源板会自动断电。

五、电磁兼容评估与分析

在对产品实施辐射抗扰度、静电放电等抗扰度测试，辐射抗扰福拟是液压、气压等两种模拟信号传感器以及相应PCB电路（VCC、预放输入或输出、AD芯片）受到空间场强干扰，从而导致模拟信号不稳定或数字信号受干扰；静电放电通过金属外壳流经PCB的GND或IO金属件静电拉弧，导致PCB的GND电平扰动，主要途径有前面板与机壳金属压接导电性不好、金属开关按键弹片绝缘度不够、DC插头金属外壳与机壳静电拉弧。

六、EMC电磁兼容整改方案

（一）液压传感器板

1、 VCC走线加RC滤波，并 VCC对GND加去耦电容

2、 预放芯片VCC输入端加RC滤波，芯片端VCC对GND加去耦电容

3、 P1OUTA、P1OUTB加RC滤波，P1OUTA、P1OUTB对GND加去耦电容；

4、 参考电平2.5V对GND加去耦电容

（二）接地

1、 前面板铝板内部与机壳的安装柱保持良好的导电性，并通过一根PE线与机壳的PE相连接；

2、 将DC插座的金属外壳通过PE线就近连接至机壳螺柱上。

以上是我公司电磁兼容整改方案原创文本，未经授权请勿它用。
