一、行业类别：医疗器械

二、电磁兼容标准：YY0505-2012

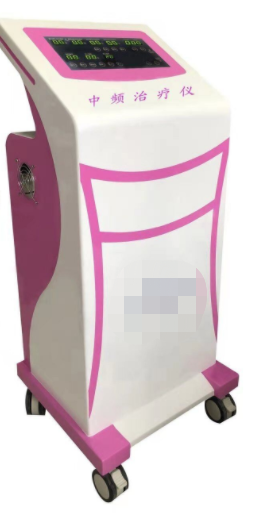

三、产品名称：中频治疗仪

四、EMC电磁兼容问题要点：

依据YY 0505-2012要求对中频治疗仪进行电磁兼容全项摸底测试，其中：

辐射发射:测试结果约在230MHz频段范围超标,不满足CLASS A限值线要求;

脉冲群：手具模式在±2kV,5kHz试验等级下,示波器监测波形出现干扰；

传导抗扰度：手具模式在3V/m电流钳注入的干扰下，示波器监测波形在5MHz、7MHz、50MHz-70MHz出现干扰；

浪涌：在±2kV的试验等级下，L-N组合时，听到机箱内部爆破和有元器件烧坏糊味，拟是电源滤波器损坏。

五、电磁兼容评估与分析

辐射发射：根据辐射发射测试结果的频率特性分析，230MHz超标频率是显示屏部分引起的骚扰，结合产品内部各硬件单元特性，判断干扰源主是显示器串口线缆引起干扰，辐射产生的源头是该线缆流动着无用的共模电流信号，该信号等效单极天线效应，从而导致辐射发射超标。

脉冲群:脉冲干扰是成群出现的窄脉冲，上升时间很短，频谱分布较宽（可达70MHz），通过交流端耦合至中频输出端。

传导抗扰度 ：对信号线施加的干扰主要是以共模电流的形式注入，共模电流在产品内部传输过程中，会转化成差模电压并干扰内部电路正常工作电压，从而干扰到中频变压器前段的输入信号的电平，导致输出电平干扰叠加。

浪涌：对电源施加一个瞬间过电压，干扰电流流入内部线路，导致滤波器超过额定电压使滤波器中的电感饱和电容被击穿。

六、EMC电磁兼容整改方案

1. 对U500(NCP81071C)主控芯片的IO口增加RC滤波电路，重点是监测反馈信号

2. 对U500主控芯片的空引脚对12V加1K电阻上拉。

3. 对U100 (STM32F103RCT6)的WS-0K、CLKRITE等信号串入RC滤波。

4. 对主控板的个别Layout过长的信号分段增加滤波，避免串扰。

5. 在T500的前级（2、4引脚端）、后级（7、9引脚端）分别串10欧电阻。

6. 在C502基础上，并一个220uf电容。

7. LCM300、LCM500、LCM600的共模电感（1.4mH）换成5mH;

七、电磁兼容整改测试结果对比

辐射发射整改前

辐射发射整改后
