一、行业类别：医疗器械

二、电磁兼容标准：GB/T18628.1、GB/T18628.26和 GB/T 17626.2

三、产品名称：PCR仪

四、EMC电磁兼容问题要点：

产品在实施电磁兼容项目时，产品在辐射发射、电快速脉冲群和静电放电等三项电磁兼容测试结果不符合GB/T18628.1、GB/T18628.26和 GB/T 17626.2测试要求。

五、电磁兼容评估与分析

辐射发射：主要超标频是在150MHz的包络、255MHz、263MHz、283MHz尖刺余量低，干扰主要来源于打印机打印时的干扰，以及扫描时，摄像头工作的干扰；

脉冲群：电快速瞬变脉冲群抗扰度试验（以下简称脉冲群）是模拟在电网里众多机械开关切换电感性负载时所产生的干扰，其干扰特性是：成群出的窄脉冲、脉冲的重复频率较高（5kHz、100kHz）、上升沿陡峭（ns级）。当脉冲群干扰叠加在电源线（电源线传导路径）和以耦合方式（分布电容耦合）或空间干扰（空间辐射）至通信线缆，本产品主要是脉冲干扰通过交流电源线以传导、空间干扰等形式干扰至显示主控板导致机器重启；

静电放电：产品在实施接触（4kV）静电放电时，显示闪烁以及重启。经分析：静电放电通过空间耦合到显示主控板致机器重启。

六、EMC电磁兼容整改方案

1、两个摄像头的排线做屏蔽、滤波处理

2、显示供电线作滤波处理

3、打印机供电线屏蔽处理、座滤波处理，排线屏蔽、滤波处理

4、显示触摸线作滤波处理，LVDS做滤波处理。

七、测试结果附图

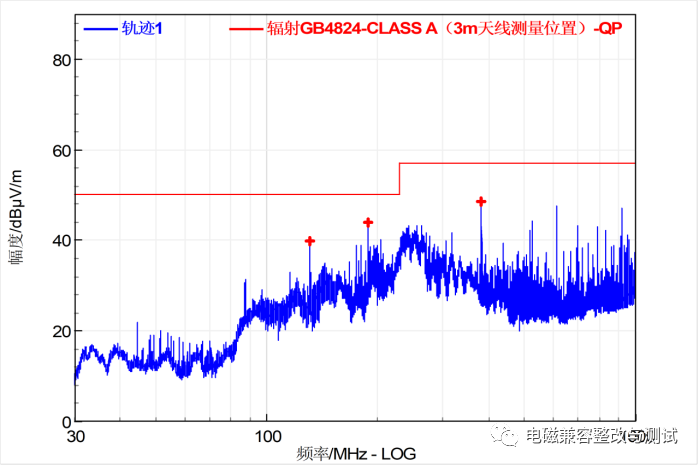

                                                                                  辐射发射整改前

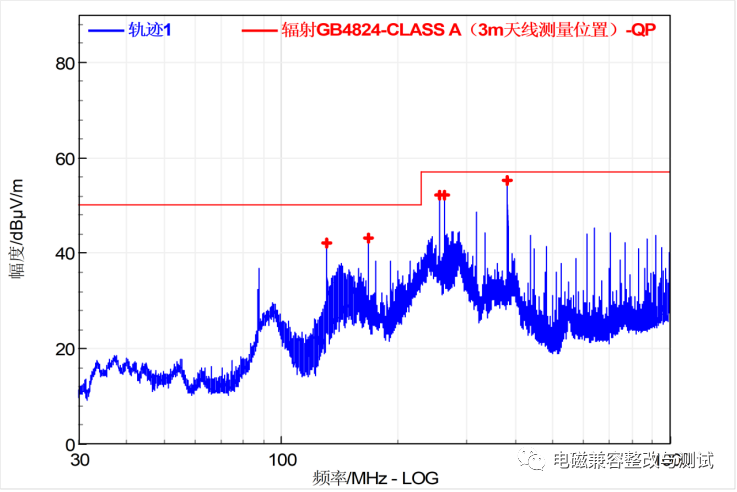

                                                                                       辐射发射整改后
