一、行业类别：医疗器械

二、电磁兼容标准：YY0505-2012

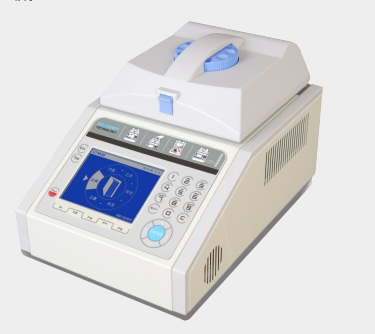

三、产品名称：PCR扩增仪

四、EMC电磁兼容问题要点：

PCR扩增仪产品在实施电磁兼容项目时，产品在辐射发射、静电放电等两项电磁兼容测试结果不符项YY0505-2012测试要求。

辐射发射：在30-200 MHz频率范围不符合CLASS A限值要求。

静电放电： 对显示屏USB口、金属支架施加±6kV接触放电时，系统死机。

五、电磁兼容评估与分析

辐射发射：在30MHz-200MHz频率范围的辐射发射超标主要是因PCR扩增仪的供电单元、加热模块、显示单元等干扰通过线缆

向空间产生辐射

静电放电：主要是静电泄放电流通过差分信号、GND等途径流经主控芯片，导致主控芯片通讯异常。

六、EMC电磁兼容整改方案

1、USB差分信号加共模电感

2、将PCR扩增仪加热供电线分成两束，分别做滤波处理

3、在MOS信号线（MOS板端）上做滤波处理

4、两开关电源的交流互连线上做滤波处理

5、开关电源线的交流和直流走线应有一定间距，不能混合在一块

七、电磁兼容整改测试结果对比

辐射发射整改前

辐射发射整改后
